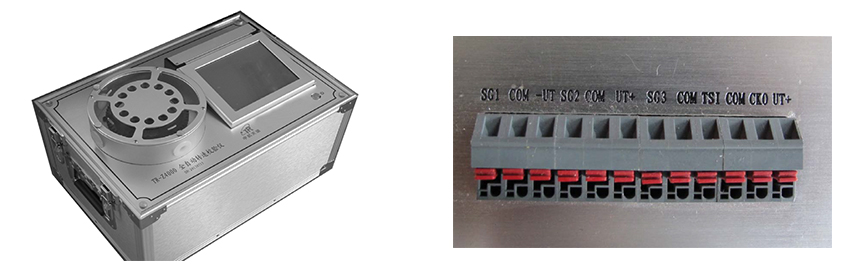

TR-Z4000全自动转速校验仪实现了电涡流及磁电式转速传感器幅频特性的全自动校验，校验仪能智能绘制、存储、输出打印被校转速传感器的幅频特性曲线。

TR-Z4000全自动转速校验仪配有7.5英寸TFT触摸显示屏， 分辨率640×480。U盘存储， 并配标准USB鼠标接口。内置高速数据采集单元、并通过数据线将数据上传至PC机(笔记本电脑)，进行脱机打印各种数据曲线报表。

应用说明：

TR-Z4000全自动转速校验仪系统中电机驱动采用两对极的旋变和闭环驱动控制(军用雷达控制技术)，带动齿轮盘。转速范围1r/min~10000r/min，精度0.05%，可数字设定转速， 设定精度1r/min。

TR-Z4000全自动转速校验仪转速齿轮盘实现了软件模拟设置齿数，正/反转转速校验，齿数可任意设定(1~255)，并实现了解决多种齿数校验的难题。

动态数据采用500ksps 16位A/D进行高速、高精度采集， 动态幅频特性数据可通过网线将动态曲线图及相关数据通信到PC机，在PC机上运行。

主要性能指标：

1.配套提供齿轮盘，轮盘模数2.25，齿数可任意设定为60/134/30等任意齿数(1~255) ， 材料：AISI 4140钢(国际标准) 。

2.转速校准范围：1r/min~10000r/min， 分辨率：1r/min。

3.适用于中5、 中8、 中11等电涡流转速传感器/无源/有源磁电式转速传感器及系统的校验。

4.7.5英寸TFT触摸显示屏， 分辨率640×480， 刷新频率为5ms级。

5.普通网线通讯各种校验数据，PC机(笔记本电脑)输出打印转速波形图及相关数据等。

6.提供+24VDC/-24VDC两路直流电源(输出电流最大30mA， 纹波5mV) ， 可供单独校验传感器用。

7.校验仪供电：220VAC±10%， 最大工作电流800mA。 (建议使用10A保险丝)。

8.尺寸：482mm×332mm×340mm(长×宽×高)。

9.校验数据可进行U盘存储并拷贝到PC机。

10.下位机可连接鼠标进行操作。
