本文将为大家介绍608科技公司的产品“航空天瑞”牌TR系列电涡流传感器延伸电缆的安装使用。

作为联接探头与前置器的中间部件，延伸电缆的安装应保证在使用过程中不易受到损坏，信号传输正常可靠。延伸电缆有带铠装和不带铠装两种，如图1-1所示。通常不带铠装的延伸电缆采用管道铺设，不是管道铺设时需采用带铠装的延伸电缆。另外，应将过长的电缆盘成直径不小于50mm的圆形用绑带扎紧后，用压片将其固定，不能随意剪断过长的电缆或加长电缆，否则会造成传感器系统特性的变化。在盘放延伸电缆时，由于其材料的关系，应避免因盘放半径过小而使电缆折断。在选型时，应保证延伸电缆的长度加探头电缆的长度之和，大于探头安装处到前置器安装处的距离，而且通常前置器都是集中安装在机器的同一侧。

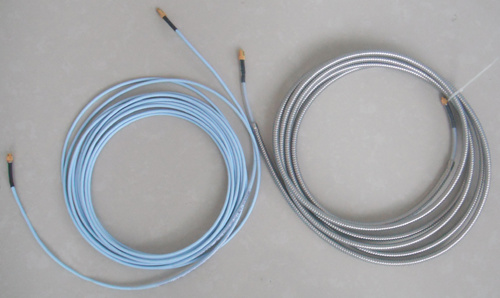

图1-1 不带铠装和带铠装的延伸电缆

1 延伸电缆转接头的防护与绝缘

延伸电缆的外表皮是用聚四氟乙烯密封的，探头内部结构也已绝缘，但是延伸电缆和探头电缆的接头是与信号“地”相联接的，而且接头金属表面是裸露的。由于延伸电缆转接头和探头电缆高频接头的联接处通常是悬空在接线盒里，为了避免联接处和机壳接触以及加强其防护性，延伸电缆与探头电缆相联的一端带有绝缘保护套，如图1-2所示。安装时将延伸电缆接头与探头高频接头用手拧紧联接好，然后将套管套在接头处，这样起到绝缘和保护作用。

图1-2 绝缘保护套

2 铺设延伸电缆管道

为了保护电缆不易被破坏，通常采用管道来铺设延伸电缆，管道设置如图1-3所示。

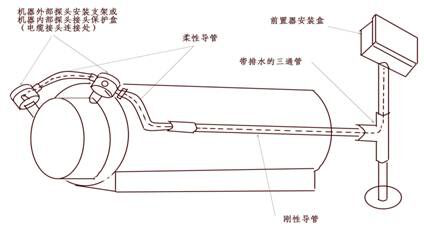

图1-3 延伸电缆管道的设置

3 延伸电缆安装的一般步骤

3.1 检查延伸电缆的外表及长度

检查延伸电缆表面是否有破损，两端接头是否正常，长度是否与探头和前置器要求配套，延伸电缆长度加上探头所带电缆长度应该与前置器要求的电缆长度一致，除非特殊规格，延伸电缆长度加上探头所带电缆长度为5m或9m。延伸电缆的长度在靠近高频接头端的产品标记中有说明。如延伸电缆的型号标记为CWY-DO-810030-040-00，其中“040”表示延伸电缆长度为4米，如果与其配套的探头电缆长为1m（探头型号标记为CWY-DO-81хххх-хх-хх-10-хх），前置器要求的电缆长度为5m（前置器型号标记为CWY-DO-81хх00-50-хх-хх-хх），则延伸电缆的长度就是正确的。如果是成套订货，通常在出厂数据校验单上表明了作为系统校验探头、延伸电缆、前置器型号和编号，对照出厂校验单上产品的编号组成系统，就不会出错。

3.2 标记延伸电缆

在延伸电缆的两端分别进行特定标记（如“1#瓦水平振动”、“轴位移”等）来说明作用以及区分多套传感器各部分之间的联接关系，电缆两端都应做标记以便在多根电缆中进行分辨，这种标记应能防油、防水。

3.3 铺设延伸电缆

如果采用管道铺设则应预先将管道安装好（参见图1-3），并检查管道内应清洁无尖锐凸起或粗糙表面，以防污染和刮伤电缆。将电缆穿过管道时，首先应该用橡胶皮套套上需要塞进管道一端的接头（是转接头还是高频接头，视从管道的哪端开始塞进延伸电缆；从靠近前置器安装盒端开始，则是转接头塞入管道；从靠近探头接线盒端开始，则是高频接头塞入管道），以保护接头不会被污染。

如果不用管道铺设，则需要选用带铠装的延伸电缆。安装时可采用线夹类的东西将延伸电缆固定在较安全的地方，以减少电缆可能被损伤的机会。

3.4 联接延伸电缆

首先检查延伸电缆的转接头和探头电缆高频接头是否正常有异物，再将延伸电缆的转接头穿到相对应编号的探头接线盒内，将延伸电缆的转接头与探头电缆高频接头联接并拧紧，把绝缘保护套套在联接处，保护好接头金属表面，使其表面不外露，不至于碰到金属壳体。延伸电缆另一端的高频接头穿进前置器安装盒，与相对应编号的前置器高频头联接并拧紧。
