电涡流监测技术是目前较通用的非接触式监测技术，它具有高精度、高灵敏度、线性化，不受污染介质影响以及抗干扰能力强等优点。

正确安装电涡流传感器，对提高和保证TSI系统（汽轮机本体检测保护系统）的可靠性是十分必要的。本文特结合电涡流传感器基本工作系统，介绍其安装时几个小技巧和注意事项：

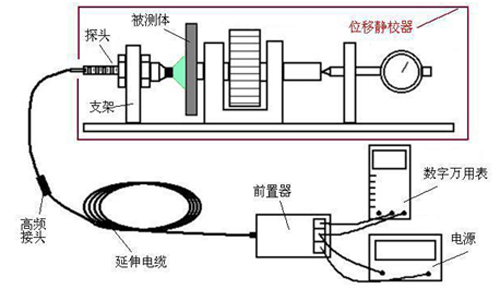

图1电涡流传感器基本工作系统

1.被测体（又称为试件，通常是轴或轴系）

表面应光滑、无孔、凹痕、划伤、锈蚀等；面积应可完整接收和反馈探头发出的感应信号（如图1绿色部分所示），通常应大于探头直径1.5倍，推荐3倍以上；被测体材料与传感器标定时应一致，默认出厂校验采用45#钢。

2.支架

应有足够的刚性，支架的自振频率应大于机组自振占频率的10倍，以避免或减少被测物体振动时支架受到自激振动。

3.探头

应正对被测体，如果被测体为圆弧，探头的中心线应与圆弧的轴心线正交。

4.延伸电缆

安装时禁止过度扭折，为防止延伸电缆的断裂或胶结，在安装探头旋转之前应从高频接头位置脱开延伸电缆。延伸电缆铺装好后应固定好，不致因经常位移造成折断，最好用金属软管进行保护；如有多余的电缆可绕成直径大于10cm的线圈，用扎带扎牢，如图1所示。

5.高频接头

高频接头处建议使用热缩套管或绝缘带包裹处理，高频接头外层是传感器信号地，注意避免应各种碰触造成干扰（比如，与机壳或大地在电气中相通）；注意不要使用电工胶布包扎，易粘上金属粉尘使出触针的接触电阻发生变化。

6.前置器

应安装在阴凉干燥、振动较小的地方；连接前置器上的高频接头时，应注意接头对齐，连接好后保持相对固定，避免高频接头的针芯断裂；旋紧高频接头用手直接拧紧即可，切勿使用扳手等工具，易造成高频接头螺纹损伤。
